概 述

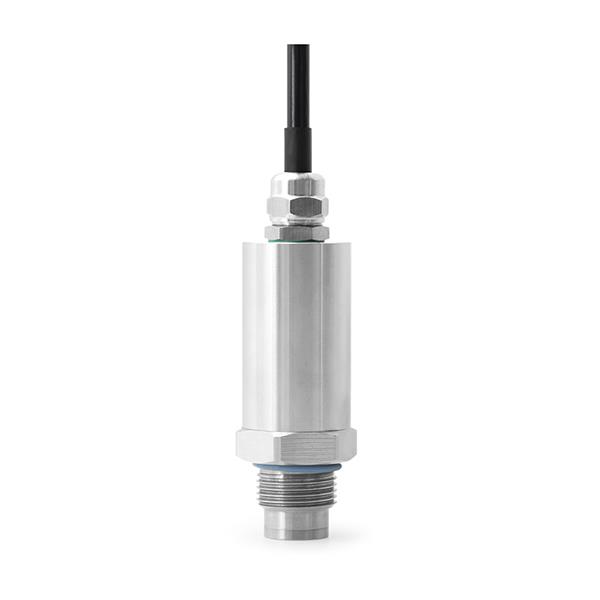

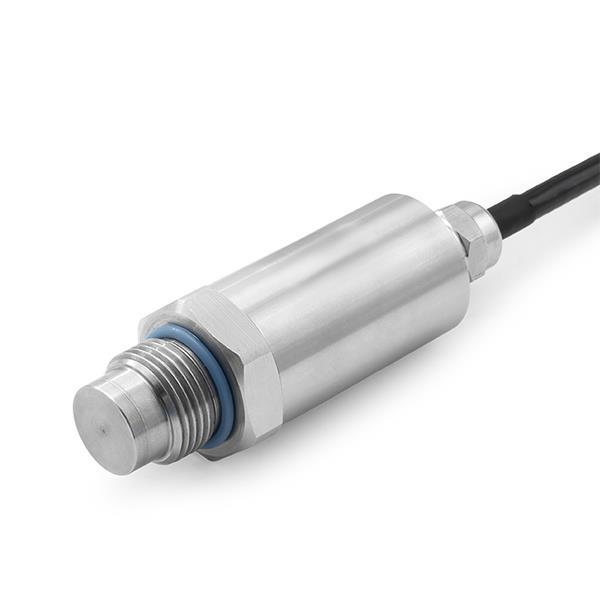

LFT2730硬質平膜型壓力變送器采用高精度箔式應變計和無腔測量膜片，適用于測量粘度大的液體，尤其是測量粘度大和泥漿，水泥，原油等有顆粒的流體行業。該產品采用了改進優化的安裝結構，使得產品兼具有良好的抗振能力。該產品配以多種具有特色的結構設計和電路設計，如抗干擾和耐高溫設計等，使得該產品適用于多種惡劣工作環境。
技術參數
|
測量介質 |
與17-4PH不銹鋼兼容的各種液體、氣體 |
|
量程 |
-100kPa..0~2MPa…120MPa |
|
過載 |
1.2倍滿量程壓力 |
|
壓力類型 |
表壓或絕壓或密封表壓 |
|
精度 |
0.5%F.S |
|
長期穩定性 |
0.25%F.S/年 |
|
零點溫度系數 |
0.5%F.S/10℃ |
|
滿度溫度系數 |
0.5%F.S/10℃ |
|
補償溫度 |
0~70℃;-20~85℃可選 |
|
接液溫度 |
-40~85℃;-40~120℃可選 |
|
供電電源 |
24VDC |
|
輸出信號 |
4~20mA;0~5V;1～5V;0~10V可選 |
|
絕緣電阻 |
100MΩ,500VDC |
|
外殼防護 |
IP65 |
|
電氣連接 |
大赫斯曼(DIN43650),電纜直接出線等 |
選型說明
|
代號及說明 |
備注 |
||||||||
|
LFT2730 |
硬質平膜型壓力變送器 |
型號 |
|||||||
|
|
量程 |
-100kPa...0~2MPa...120MPa |
量程范圍 |
||||||
|
|
0.5 |
±0.5%F.S |
精度 |
||||||
|
|
A4 |
4～20mA |
輸出方式 |
||||||
|
V05 |
0一5VDC |
||||||||
|
V10 |
0一10VDC |
||||||||
|
|
D1 |
大赫斯曼(DIN43650) |
電氣連接 |
||||||
|
M |
直出線 |
||||||||
|
H |
M12航插 |
||||||||
|
P |
派克 |
||||||||
|
|
G2 |
G1/2外螺紋 |
壓力接口 |
||||||
|
M20 |
M20*1.5外螺紋(常規) |
||||||||
|
|
1 |
1米 |
出線長度 |
||||||
|
2 |
2米 |
||||||||
|
3 |
3米 |
||||||||
|
|
|
||||||||
|
LFT2730120MPa 0.5 A4 M G2 1 |
選型舉例 |
||||||||
