產品概述
LFH71本質安全型溫濕度變送器是一款可應用于危險場合的溫濕度變送器，產品采用鑄鋁外殼，防護等級高，適用于天然氣管網監控、電廠送風系統、藥廠潔凈工程等各種工況復雜的工業環境。本產品采用進口溫濕度傳感器，具有精度高，響應快等特點。本產品分為本安防爆(可帶顯示)、本安粉塵防爆兩種型號，其中本安防爆可工作在0區，1區，2區;本安粉塵防爆可工作在20區，21區，22區。
技術參數
|
(1)相對濕度： |
|
|
傳感器 |
數字式 |
|
量程 |
0%~100%RH |
|
輸出 |
4~20mA(二線制) |
|
精度 |
±3%@20℃&20~80%RH |
|
響應時間 |
≤15s(20℃,慢流速空氣) |
|
(2)溫度： |
|
|
傳感器 |
數字式 |
|
量程 |
0~50℃,-20~60℃等 |
|
輸出 |
4~20mA(二線制) |
|
精度 |
±0.3℃@20℃,其他精度見《數字傳感器溫度精度曲線》 |
|
(3)本安參數： |
|
|
防爆標志 |
有顯示型：Ex ia ⅡCT6/T4 Ga |
|
防爆標志 |
CE24.2060X |
|
本安參數 |
(RH+、RH-):Ui:28VDC;li:93mA;Pi:0.65W;Ci:0.02uF;Li:0mH |
|
環境溫度 |
T4:-40℃~80℃;T6:-40℃~60℃ |
|
(4)其他參數： |
|
|
電源 |
9~28VDC |
|
最大功率 |
0.04UV (W)(UV=供電電壓) |
|
輸出負載 |
≤500Ω |
|
顯示 |
本安型：可選LCD顯示(帶單位無背光)/粉塵本安型：無顯示 |
|
外殼材料 |
ADC12,不銹鋼探桿及燒結網過濾器 |
|
工作環境 |
T4:-40℃~80℃;T6:-40℃~60℃,5%~95%RH(非冷凝) |
|
防護等級 |
P65 |
|
重量 |
≈666g(壁掛型) ≈760g(風管型) ≈813g(分體型)(不含配件) |
|
認證項目 |
歐盟CE認證，本安防爆認證，本安粉塵防爆認證 |
1.產品外殼為鋁合金材質，使用中必須防止由于沖擊或摩擦引起的點燃危險!
2.安裝時外殼必須可靠接地!
3.產品顯示屏為塑料材質，有潛在靜電電荷危險!使用中應避免摩擦!清潔時請用濕布擦拭!
4.產品用于爆炸性粉塵環境中時，存在潛在靜電電荷危險因此不能用于受產生電荷過程、機械摩擦、分離過程，電子發射和氣動傳輸粉塵影響的區域!
選型說明
代號及說明
備注

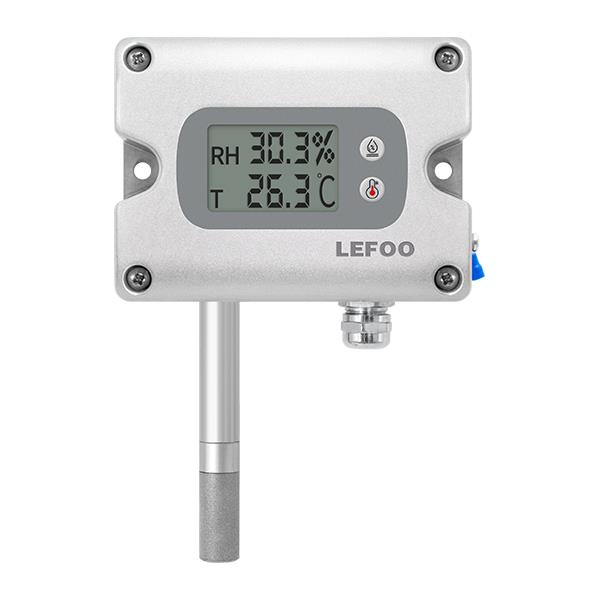

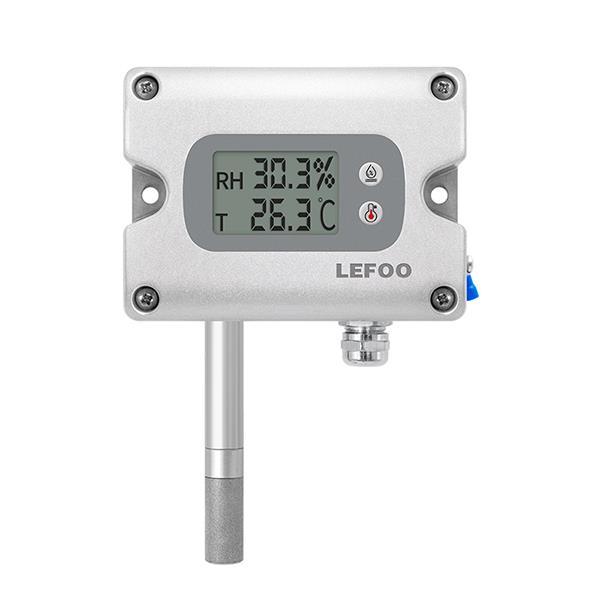

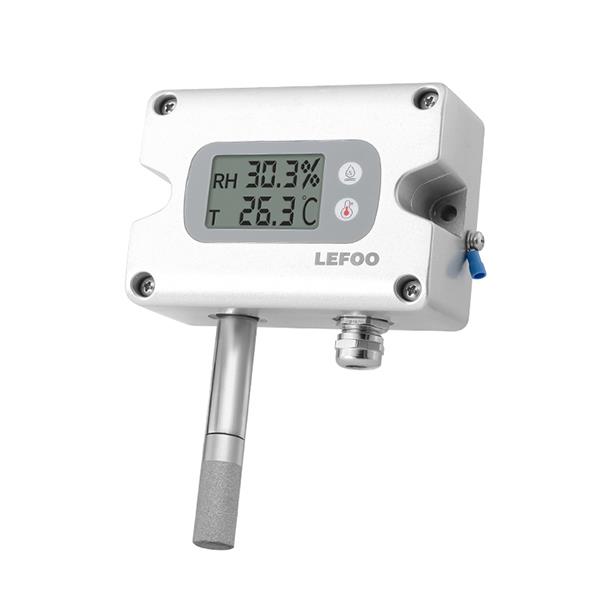

LFH711-
壁掛型溫濕度變送器
型號

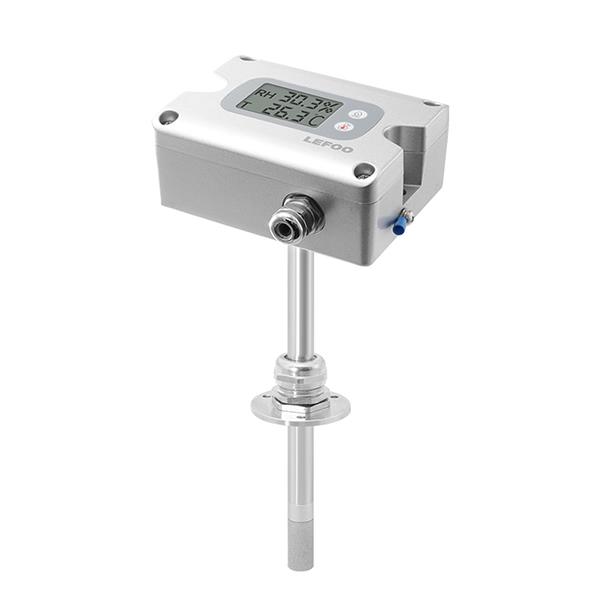

LFH712-
風管型溫濕度變送器

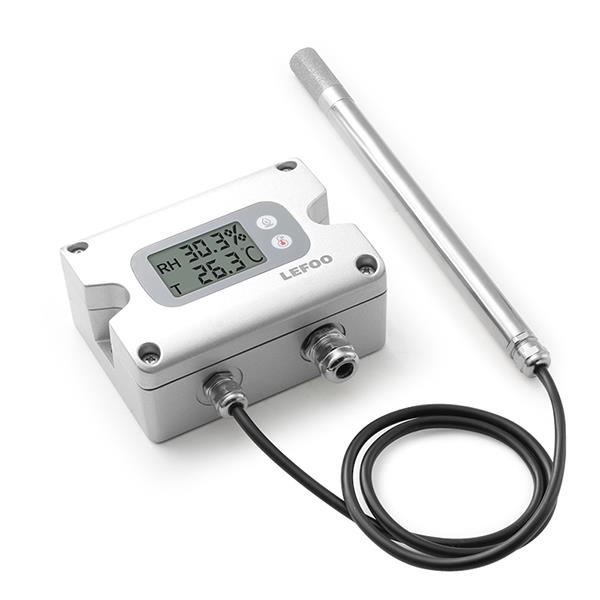

LFH713-
分體型溫濕度變送器
A4
4~20mA(二線)
輸出
3
±3%RH(±0.3℃)
精度范圍
1
0~50℃
溫度量程
2
-20~60℃
8
其它(客戶指定，T6:上限60℃,下限-40℃;T4:上限80℃,下限-40℃)
0
無顯示(B/F/BF均可)
顯示
1
LCD顯示(無背光)(僅B)
B
本質安全型
防爆類型
F
粉塵本質安全型
BF
本質安全型/粉塵本質安全型
注意：
1.示例LFH711-A4A4311B代表壁掛型本質安全溫濕度變送器，精度為±3%RH(±0.3℃),濕度輸出4-20mA,溫度輸出4-20mA,溫度量程0~50℃,帶顯示；
2.當溫度量程選擇8時，客戶指定的溫度范量程不得超過規定的范圍，T6:-40℃~60℃;T4:-40℃~80℃;
3.當顯示選擇為有顯(1)時，僅可選擇本質安全型(B);
4.該產品傳感器探頭長時間暴露在高濃度化學氣體中可能會導致傳感器的讀數偏移。
